СЦЕПЛЕНИЕ. ОСОБЕННОСТИ КОНСТРУКЦИИ

На автомобиле установлено однодисковое, сухое, постоянно замкнутое сцепление с центральной нажимной пружиной и гасителем крутильных колебаний на ведомом диске. Ведущая часть сцепления – неразборный узел, включает в себя кожух 18 (рис. 5.1) сцепления, нажимной диск 4 и диафрагменную нажимную пружину 2. Кожух сцепления прикреплен к маховику 6 установочными штифтами и болтами 8. Нажимной диск 4 соединен с кожухом 18 тремя парами стальных пластин, каждая из которых одним концом приклепана к кожуху, а другим – к нажимному диску. Через фиксаторы нажимной диск соединен с наружной кромкой диафрагменной пружины 2, которая опирается на два кольца 17 круглого сечения, неподвижно закрепленные на кожухе ступенчатыми заклепками 3. Ведомый диск 5 стальной, имеет прорези, которые делят его на двенадцать секторов, отогнутых в разные стороны. К секторам диска независимо друг от друга прикреплены заклепками фрикционные накладки. Для гашения крутильных колебаний ведомый диск соединен со ступицей при помощи гасителя крутильных колебаний (демпфера).

Рис. 5.1. Сцепление в сборе: 1 – штуцер для прокачки; 2 – нажимная пружина сцепления; 3 – ступенчатая заклепка нажимной пружины; 4 – нажимной диск; 5 – ведомый диск; 6 – маховик; 7 – картер сцепления; 8 – болт крепления кожуха сцепления к маховику; 9 – первичный вал коробки передач; 10 – муфта подшипника выключения сцепления; 11 – вилка выключения сцепления; 12 – шаровая опора вилки выключения сцепления; 13 – подшипник выключения сцепления; 14 – упорный фланец нажимной пружины; 15 – чехол вилки выключения сцепления; 16 – пружина вилки; 17 – опорное кольцо нажимной пружины; 18 – кожух сцепления; 19 – толкатель вилки выключения сцепления; 20 – регулировочная гайка; 21 – контргайка; 22 – защитный колпачок; 23 – цилиндр привода выключения сцепления (рабочий цилиндр); 24 – оттяжная пружина вилки; 25 – скоба оттяжной пружины

Привод выключения сцепления гидравлический. Он состоит из главного цилиндра 1 (рис. 5.2), цилиндра 10 (рис. 5.3) выключения сцепления, вилки 3 и подшипника 1 выключения сцепления, резервного бачка и педали сцепления с сервопружиной. Бачок и цилиндры привода соединены между собой трубопроводами.

Рис. 5.2. Педаль и главный цилиндр привода сцепления: 1 – корпус главного цилиндра; 2 – перепускное (компенсационное) отверстие; 3 – прокладка штуцера; 4 – штуцер; 5 – стопорная пружинная шайба; 6 – поршень главного цилиндра; 7 – уплотнительное кольцо; 8 – поршень толкателя; 9 – крючок; 10 – ось педалей; 11 – кронштейн педалей сцепления и тормоза; 12 – пружина сервопривода сцепления; 13 – оттяжная пружина педали сцепления; 14 – ограничитель хода педали сцепления; 15 – педаль сцепления; 16 – толкатель поршня; 17 – защитный колпачок; 18 – стопорное кольцо; 19 – впускное отверстие; 20 – уплотнительное кольцо (кольцевой клапан); 21 – перепускное отверстие поршня; 22 – рабочая полость цилиндра; 23 – пружина; 24 – прокладка; 25 – пробка; 26 – внутренняя втулка педали; 27 – наружная втулка педали; 28 – распорная втулка; 29 – педаль тормоза

Рис. 5.3. Рабочий цилиндр и вилка выключения сцепления: 1 – подшипник выключения сцепления; 2 – шаровая опора; 3 – вилка выключения сцепления; 4 – толкатель; 5 – регулировочная гайка; 6 – контргайка; 7 – оттяжная пружина; 8 – пробка корпуса; 9 – штуцер для прокачки; 10 – корпус цилиндра; 11 – уплотнительное кольцо; 12 – защитный колпачок; 13 – поршень; 14 – уплотнитель; 15 – тарелка; 16 – пружина; 17 – опорная шайба; 18 – стопорное кольцо

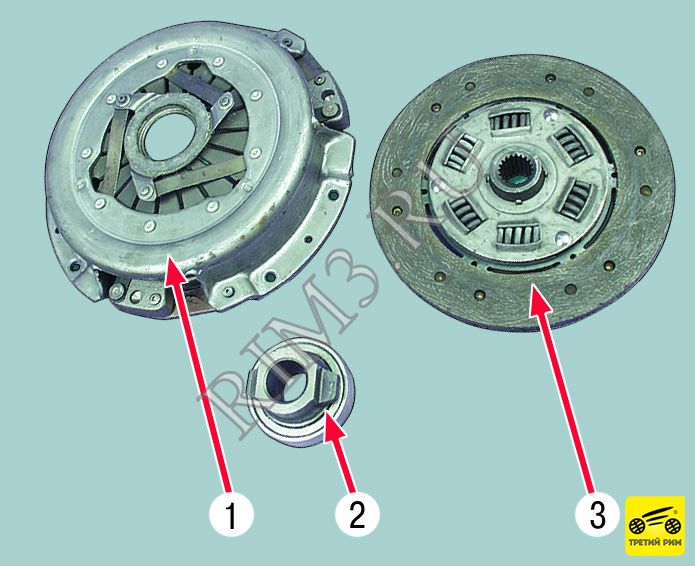

Сцепление в разобранном виде: 1 – нажимной диск в сборе; 2 – подшипник с муфтой в сборе; 3 – ведомый диск в сборе.
